Поломки бесконтактной системы зажигания



Диагностику можно начать, не выходя из машины.



• Сначала проверяем коммутатор.



После включения зажигания, стрелка вольтметра должна отклониться и установиться около середины шкалы, а через некоторое время качнуться немного вправо. Это свидетельствует о нормальном функционировании коммутатора (данное устройство прекращает питание катушки зажигания при включенном зажигании и неработающем двигателе).



Если этого не произошло, необходимо повторить этот процесс еще несколько раз, вращая коленчатый вал стартером.



В случае, если вольтметр на щитке приборов не установлен, необходимо подключить контрольную лампу, или тестер к "массе" и к выводу катушки зажигания, присоединенному к клемме "1" коммутатора, в большинстве случаев, коричнево-красным проводом.



После включения зажигания об исправности коммутатора будет свидетельствовать отклонение стрелки тестера, работающего в режиме вольтметра, и более яркое горение лампы.



Проверить коммутатор можно также трех-ваттной контрольной лампочкой.



Предварительно следует отсоединить коричнево-красный провод от катушки зажигания. Затем один вывод лампы подключают к проводу, а другой  - к клемме "+В" катушки. После включения стартера, при условии, что коммутатор и датчик Холла исправны, лампа должна мигать.

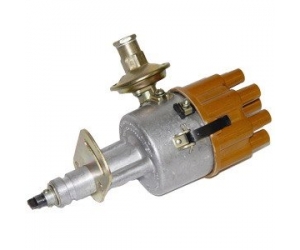

• При отсутствии  на центральном проводе распределителя искры, необходимо проверить работоспособность катушки зажигания.



Для этого следует включить стартер, и прикоснуться пальцами одной рукой к корпусу катушки ("массе") и не маркированному буквами выводу катушки зажигания, подключенному к выводу "1" коммутатора.



Катушка не функционирует, если вас "тряхнуло", а искра на центральном проводе отсутствует.





• Если коммутатор работает, а двигатель не запускается, то надо проверить на искру.



Сначала нужно вынуть из гнезда распределителя центральный провод, и поместить его в семи - десяти миллиметрах от "массы", затем включить стартер и посмотреть, есть или нет искра.

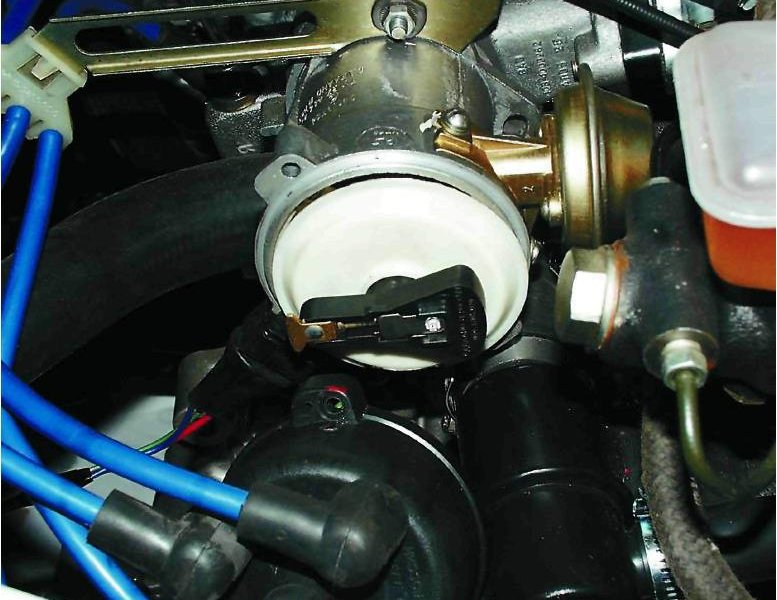

Если проверку проводит один человек, то наблюдать за центральным проводом можно, вращая "бегунок" в пределах дозволенного пружинками центробежного автомата угла, предварительно сняв крышку распределителя.



Когда хода ротора недостаточно, нужно чуть-чуть провернуть коленчатый вал и повторить операцию. Чаще всего в исправной системе при новом положении валика распределителя датчик Холла сработает, и искра появляется.



• В случае, если двигатель все же не работает, следует проверить на искру свечные провода.





• При проверке датчика Холла можно использовать тестер, подсоединив его к разъему датчика или коммутатора, при этом не расстыковывая разъемы.



Другими словами, вольтметр включается между черно-белым и зеленым проводами, тянущимися от выводов "3" и "6" коммутатора к датчику Холла.



Резкий скачок напряжения на выходе датчика от минимума (U min " 0,4 В) до максимума (U max " В) при движении коленчатого вала свидетельствует о том, что датчик работает.



Коленчатый вал предпочтительней вращать медленно, т.е. не стартером, а ключом, или за колесо.



• Поскольку неудобно подключаться между проводами, лучше смоделировать имитацию исправного датчика Холла.



Сначала надо вынуть из крышки распределителя центральный провод, и расположить его в нескольких миллиметрах от "массы". Затем снять с датчика-распределителя трехштекерную колодку, включить зажигание, и подходящим отрезком провода перемкнуть центральный и минусовой провода, определив последний контрольной лампой.



Если в момент соединения между центральным высоковольтным проводом и "массой" есть искра, то  не работает датчик Холла, искры нет - коммутатор или катушка.



Перемычкой следует работать как прерывателем, долго держать ее нельзя.
