На протяжении всей истории, с того момента как был создан автомобиль, постоянно велись поиски новых материалов. И кузов автомобиля не был исключением. Производили кузов из дерева, стали, алюминия и различных видов пластика. Но на этом поиски не останавливались. И, наверняка, каждому интересно, из какого материала делают кузова автомобилей сегодня?

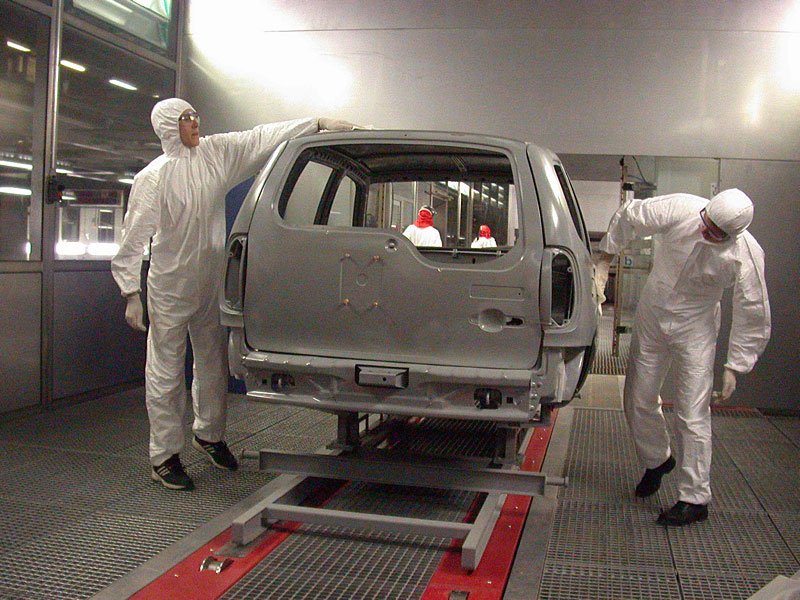

Пожалуй, изготовление кузова является при создании автомобиля одним из самых сложных процессов. Цех в заводе, где производятся кузова, занимает площадь приблизительно 400 000 м кВ, стоимость которого миллиард долларов.

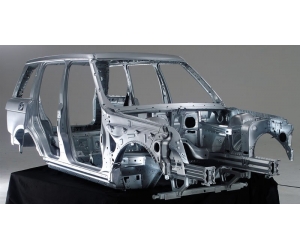

Для изготовления кузова необходимо больше сотни отдельных частей, которые затем нужно соединить в одну конструкцию, соединяющую в себе все части современного автомобиля. Для легкости, прочности, безопасности и минимальной стоимости кузова конструкторам необходимо все время идти на компромиссы, искать новые технологии, новые материалы.
Рассмотрим недостатки и преимущества основных материалов, используемых при изготовлении современных кузовов автомобилей.
Сталь.
Этот материал используется для изготовления кузовов давно. Сталь имеет хорошие свойства, позволяющие изготавливать детали различной формы, и с помощью различных способов сварки соединять необходимые детали в целую конструкцию.
Разработан новый сорт стали (упрочняющийся во время термической обработки, легированный), позволяющий упростить производство и в дальнейшем получить заданные свойства кузова.
Изготавливается кузов в несколько этапов.
С самого начала изготовления из стальных листов, имеющих разную толщину, штампуются отдельные детали. После эти детали свариваются в крупные узлы и с помощью сварки собираются в одно целое. Сварку на современных заводах ведут роботы, но и ручные виды сварки также применяются - полуавтоматом в среде углекислого газа или используется контактная сварка.
С появлением алюминия потребовалось разрабатывать новые технологии для получения заданных свойств, которые должны быть у стальных кузовов. Технология Tailored blanks как раз и является одной из новинок – сваренные встык по шаблону стальные листы различной толщины из разнообразных сортов стали образуют заготовку для штамповки. Тем самым отдельные части изготовленной детали обладают пластичностью и прочностью.
«+»
- низкая стоимость,
- высокая ремонтопригодность кузова,
- отработанная технология производства и утилизации кузовных деталей.
«-»
- самая большая масса,
- требуется защита от коррозии,
- потребность в большом количестве штампов,
- их дороговизна,
- а также ограниченный срок службы.
Все идет в дело.
Все материалы, о которых говорилось выше, имеют положительные свойства. Поэтому конструкторами проектируются кузова, сочетающиеся детали из разных материалов. Тем самым при использовании можно обходить недостатки, а использовать исключительно положительные качества.
Кузов Mercedes-Benz CL является примером гибридной конструкции, так как при изготовлении применялись такие материалы – алюминий, сталь, пластик и магний. Из стали изготовлены днище багажного отделения и каркас моторного отсека, и некоторые отдельные элементы каркаса. Из алюминия изготовлен ряд наружных панелей и деталей каркаса. Из магния изготовлены каркасы дверей. Из пластика изготавливают крышку багажника и передние крылья. Еще возможна такая конструкция кузова, в которой каркас будет изготовлен из алюминия и стали, а наружные панели из пластика и/или алюминия.
«+»
- вес кузова снижается, при этом сохраняется жесткость и прочность,
- преимущества каждого из материалов при применении используются максимально.
«-»
- необходимость специальных технологий соединения деталей,
- сложная утилизация кузова, так как необходимо предварительно разобрать кузов на элементы.
Алюминий.
Алюминиевые сплавы для изготовления автомобильных кузовов начали использовать относительно недавно, хотя и были применены впервые в прошлом столетии, в 30-е годы.
Используют алюминий при изготовлении всего кузова или его отдельных деталей – капот, каркас, двери, крышу багажника.
Начальный этап изготовления алюминиевого кузова схожий с изготовлением стального кузова. Детали вначале штампуются из листа алюминия, потом собираются в целую конструкцию. Сварка используется в среде аргона, соединения на заклепках и/или с использованием специального клея, лазерная сварка. Также к стальному каркасу, который изготовлен из труб разного сечения, крепятся кузовные панели.
«+»
- возможность изготовить детали любой формы,
- кузов легче стального, при этом прочность равная,
- легкость в обработке, вторичная переработка не составляет труда,
- устойчивость к коррозии (кроме электрохимической), а также низкая цена технологических процессов.
«-»
- низкая ремонтопригодность,
- необходимость в дорогостоящих способах соединения деталей,
- необходимость специального оборудования,
- значительно дороже стали, так как энергозатраты намного выше
Термопласты.
Это такой тип пластического материала, который при повышении температуры переходит в жидкое состояние и делается текучим. Этот материал применяется при изготовлении бамперов, деталей обшивки салона.
«+»
- легче стального,
- при переработке минимальные затраты,
- низкая стоимость подготовки и самого производства при сравнении с алюминиевыми и стальными кузовами (не нужна штамповка деталей, сварочное производство, гальваническое и окрасочное производства)
«-»
- потребность в больших и дорогостоящих литьевых машинах,
- при повреждениях сложность в ремонте, в некоторых случаях единственным выходом является замена детали.
Стеклопластик.
Под названием стеклопластик имеется в виду любой волокнистый наполнитель, который пропитан полимерными термореактивными смолами. Наиболее известными наполнителями считаются – карбон, стеклоткань, кевлар, а также волокна растительного происхождения.
Карбон, стеклоткань из группы угле-пластиков, которые представляют собой сеть из переплетенных углеродных волокон (притом, переплетение происходит под разными определенными углами), которые пропитаны специальными смолами.
Кевлар – это синтетическое полиамидное волокно, отличающееся маленьким весом, устойчивое к высокой температуре, негорючее, по прочности на разрыв превосходит сталь в несколько раз.
Технология изготовления кузовных деталей заключается в следующем: в специальные матрицы укладывается слоями наполнитель, который пропитывают синтетической смолой, затем оставляют для ее полимеризации на определенное время.
Имеется несколько способов по изготовлению кузовов: монокок (весь кузов – одна деталь), наружная панель из пластика, установленная на алюминиевом или стальном каркасе, а также идущий без перерывов кузов с интегрированными в его структуру силовыми элементами.
«+»
- при высокой прочности маленький вес,
- поверхность деталей обладает хорошими декоративными качествами (это позволит отказаться от покраски),
- простота в изготовлении деталей, имеющих сложную форму,
- большие размеры кузовных деталей.
«-»
- высокая стоимость наполнителей,
- высокое требование к точности форм и к чистоте,
- время изготовления деталей достаточно продолжительное,
- при повреждениях сложность в ремонте.
