Ни для кого не является секретом то, что подсветка спидометра, тахометра и других приборов весьма далека от совершенства и довольно часто вызывает вполне залуженные нарекания со стороны водителей. Это еще мягко сказано. А если без реверансов и просто выражаясь, то подсветка отвратительная. В темноте вряд ли что толком разглядишь, сколько не напрягай глаза. Проблему, конечно, может решить тюнинг спидометра или революционный способ, а именно – взять и заменить всю комбинацию приборов ВАЗ 2107 на «волговскую». Однако такое решение проблемы не всем подходит, а потому ищем менее затратный но, в то же время, качественный выход.
Подсветка панели приборов.
Для начала приобретаем светодиоды синего цвета.
Следует обратить внимание, что форма линзы светодиода должна быть в виде воронки. Такая форма линзы способствует рассеиванию света, исходящего от светодиода. Синий цвет обеспечивает эффект светящейся шкалы и стрелок. В то время как белые диоды не могут создать такое впечатление.
Теперь нужно определиться, какое количество светодиодов необходимо.
Для небольших приборов используют один диод, а для спидометра ВАЗ 2107 и тахометра, имеющих большие размеры, потребуется одна диодная лампа и по 4 светодиода на каждый прибор, которые вставляют на место стандартных ламп.

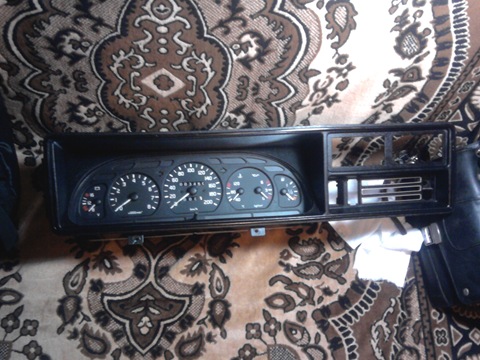

Тюнинг спидометра ВАЗ 2107: порядок работы.
Вынимаются приборы, разбираются. С этой целью необходимо по периметру отогнуть хромированное кольцо и снять его. Старайтесь делать это аккуратно, чтобы кольцо имело как можно меньшие повреждений. С прибора снимается стекло. Откручиваются на задней панели прибора винты и гайки, извлекается прибор.
Начинаем с маленьких приборов. В данном случае – это вольтметр. Между шкалой и черной накладкой, которая находится выше, крепится диод. Для этого необходимо взять дрель со сверлом диаметром 7 мм и просверлить отверстие в самом низу шкалы. При помощи герметика на черную накладку прикрепляется диод. В корпусе прибора сверлится отверстие для вывода провода от светодиода. Чтобы герметик высох быстрее, можно использовать обыкновенный фен для укладки волос. После этого конструкция восстанавливается, а отверстие и диод будут скрыты накладкой.
После этого на прибор надевается стекло, зажимается хромированное кольцо. Эту процедуру лучше производить при помощи отвертки, поскольку плоскогубцы могут повредить хромированное кольцо с внешней стороны. Штатная лампочка безжалостно удаляется, а диод подключается к проводам подсветки прибора.
Теперь можно посмотреть на плоды своих трудов. С удовольствием убеждаемся, что и шкала и стрелки отлично видны.
Доходит очередь и до больших приборов. Разбираются они точно также, как и маленькие. Затем необходимо спаять 4 диода и прикрепить при помощи герметика на корпус. Если у тахометра светофильтр голубого цвета, то его можно оставить. В случае, когда он имеет зеленый цвет, его лучше удалить. При возможности можно заклеить внутреннюю сторону козырька внешнего кольца скотч – фольгой. В этом случае улучшается отражение света. В корпусе сверлятся отверстия для проводов от светодиода, которые выводятся наружу и подключаются к штатной лампочке, которая в свою очередь, меняется на лампу синюю, светодиодную. Если в корпусе спидометра имеется перегородка, ее можно удалить, что обеспечит лучшее рассеяние света внутри прибора.
Проверка в действии.
Мягкая подсветка, не слепящая глаза, видимость отличная. Синяя подсветка создает впечатление свечения шкалы и стрелок.
Примечание.
Если приобретаются светодиоды не для автомобилей, а обыкновенные, то в дополнение к ним необходимы резисторы 630 Ом.
