Большинство автомобилистов мечтают иметь инжекторный автомобиль, но далеко не все могут себе его позволить. Но ведь вовсе необязательно покупать инжектор ВАЗ, практически любой карбюраторный автомобиль можно собственными силами переделать на инжекторный, то есть произвести замену карбюратора на инжектор. Замена карбюратора на инжектор ВАЗ 21083,1999 года выпуска.
Для начала нужно определиться с системой впрыска и подобрать запасные части, для автомобиля ВАЗ – лучше всего подойдет система впрыска без нейтрализатора и датчика кислорода на базе «Bosch» M 1 .5 .4, данная система соответствует Российским требованиям по токсичности R-83.
Затем нужно приобрести запасные части, имеющие длительный период использования: ресивер, топливную магистраль, впускной коллектор, бензобак, корпус воздушного фильтра и т. д.

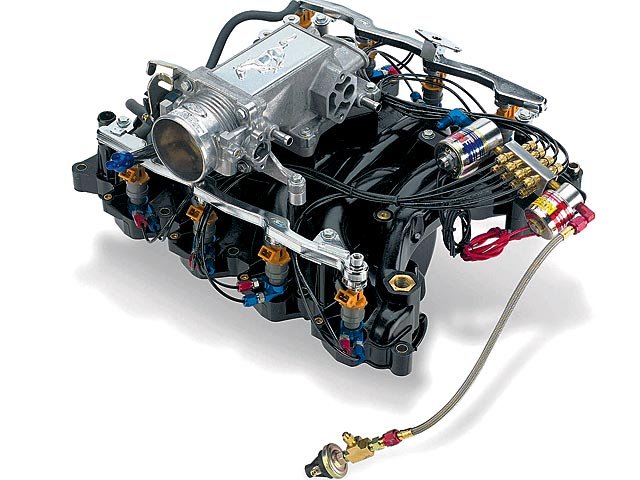

Лучше всего приобрести комплект автозапчастей состоящих из навесных агрегатов головки блока цилиндра (ресивер, дроссельный патрубок, коллектор, крепления, топливная рампа с форсунками прокладки).
Перед началом работы рекомендуется промыть моторный отсек автомобиля, и разобрать старую систему.
В новый бензобак установите электробензонасос, проверьте совпадение стрелок на корпусе бензонасоса и бака, а так же поплавок регулирующий уровень подачи топлива он должен легко перемещаться. После установки бензонасоса покройте бак антикоррозийной мастикой «Кордон».
Приступаем к сборке инжектора ВАЗ.
Для начала нужно просверлить два отверстия в блоке цилиндра: первое отверстие – 16 мм под датчик детонации, второе – 20 мм для крепления болта кронштейна модуля зажигания.
Сверлить отверстия нужно осторожно, чтобы не просверлить блок насквозь. Не забудьте осмотреть блок, возможно, эти отверстия уже имеются.
Устанавливаем датчик детонации, закручивая его до упора, меняем патрубок отвода охлаждающей жидкости, на новый, с предварительно установленным датчиком температуры. В радиаторе на датчик температуры устанавливаем заглушку.
Меняем термостат, лучше всего подойдет термостат 21082, в него уже установлен отводящий патрубок.
Для подключения расширительного бака нам понадобится тройник системы охлаждения, используемой в ВАЗ 2110, – этот тройник имеет два напрессованных шлага, для нашей цели нужен только один, поэтому лишний отрезаем и защищаем отвод, также нужно укоротить шланг печки.
На следующем этапе – сливаем масло, снимаем зубчатый шкив, ремень ГРМ, поддон, меняем маслонасос – на маслонасос с болтом для крепления датчика положения КВ; меняем на демпфирующий с зубчатым венцом заводской шкив генератора. Данная замена просто необходима, так как на старый шкив нет возможности установить клиновый ремень, поставить новый генератор.
Рекомендую установить новый генератор, модернизация старого (замена шкива на генераторе) не даст желаемого эффекта.
Далее разбираем систему зажигания и питания.
Для начала снимаем аккумулятор, бензонасос с корпусом вспомогательных агрегатов, трамблер, воздушный фильтр с корпусом, трос газа (в инжекторе он длиннее!), карбюратор с коллектором, подкапотную проводку системы зажигания, трос управления воздушной заслонкой, катушку, блок управления ЭПХХ, коммутатор, топливные трубки, шланг вакуумного усилителя (заменяем на более длинный от моделей ВАЗ), бензобак. Так же разбираем панель приборов.
Для работы нам понадобиться изготовить жгут из двух проводов: первый отключаемый в 12В с клеммой замка зажигания на 15, вход тахометра. Проводим отдельный провод для лампы "CHECK ENGINE". Если планируется установка маршрутного компьютера, добавляете еще два провода для подачи сигнала спидометра и расхода топлива.
Устанавливаем восьмиконтакный разъем именуемый "МАМА" с одной стороны и с другой стороны четырехконтакный именуемый "ПАПА". В салон из моторного отсека проталкиваем жгут зажигания, прикрепляем его заводским крепежом, затем подключаем к нашему жгуту. Два жгута системы впрыска (синий с черн. полосой и синий) подсоединяем к монтажному блоку.
Отключаем вентилятор, используемый в карбюраторной версии для этого на месте реле устанавливаем перемычку или просто замыкаем провода. Реле, контроллер и предохранители крепим в предусмотренных местах. При желании можно установить блокировку центрального замка (иммобилизатор) путем подключения к жгуту, глазок иммобилизатора выводим на лицевую панель. Бензонасос нужно соединить проводами с указателем датчика топлива, родной жгут датчика уровня топлива удаляем, а новый прокладывается по полу кузова, сверху прикрываем шумоизоляцией.
На голову блока с правой стороны устанавливаем заглушку, к которой крепим провода «массы» жгут впрыска.
Устанавливаем коллектор, ресивер, топливную рейку с форсунками, дроссельный патрубок, производим замену троса газ.
Затем проводим топливную магистраль, особое внимание следует обратить на прокладку обратки под рулевым механизмом. По дну кузова прокладывается топливная магистраль и крепится фиксаторами. Прикручиваем топливные шланги, закрепляем топливный фильтр. Топливный фильтр прикрепляем на кронштейн к днищу кузова, заранее приваренными болтами.
Устанавливаем бензобак, прикрепляем хомутами и подсоединяем топливную магистраль. Перед тем как опустить форсунки в гнезда, нужно их проверить на подтекание, для этого создаем давление в системе, оставляем на некоторое время, если все в норме прикрепляем раму к коллектору, устанавливаем модуль зажигания, датчики, высоковольтные провода. Надежно закрепляем все провода с помощью хомутов. Устанавливаем шланг патрубка, воздушный фильтр, подключаем вентиляцию и подогрев.
Ну, вот практически и все, финальные действия подключаем ДСТ-2, сбрасываем ошибки, на холостом ходу проводим регулировку состава смеси.
